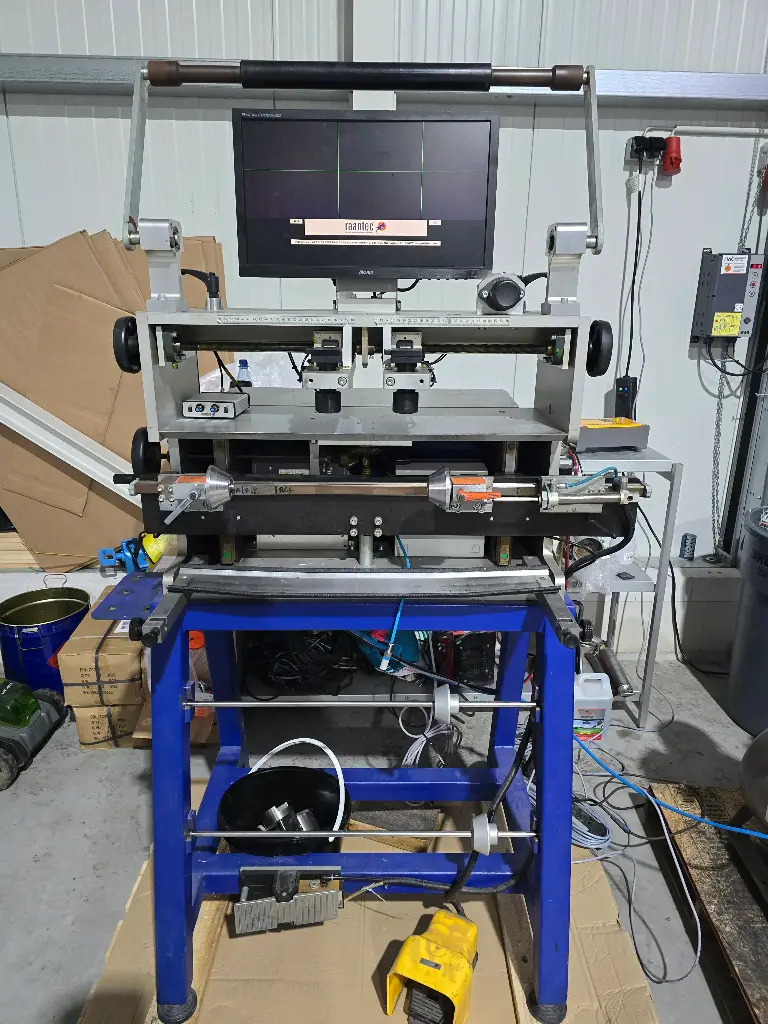

Klischeemontagegerät Raantec Plate Exakt 600, 2008

Raantec Plate Exakt 600 cliché mounting device, 2008

Operating voltage: 100-240V, 50-60Hz

Pneumatics: 4-6Bar

Length: 1200mm

Width 770mm

Height: 1760mm

Weight: 230kg

Cylinder and cliché dimensions

Maximum diameter 230mm/9“

Maximum circumference/print length 722mm/28.5“

Min. diameter 60mm (45mm with restrictions)

Min. circumference/print length 190mm/7.5”

Maximum cylinder width 620mm/24”

Maximum printing width 610mm/24”

Min. printing width 90mm/3.5”

Maximum cylinder weight 30kg

Tape roll diameter max. 220mm

Tape roll width 610mm

20" LED monitor

• Two high-resolution cameras

(50x optical magnification) - linearly movable on

a precision guide. Synchronized via the center

and individually adjustable using a handwheel for different printing widths.

• LED lighting

Perfect illumination of the cliché under all conditions.

• Steel base frame

Solid base for maximum precision and durability.

• Vacuum table

Fixing the cliché when it is in position to

prevent slipping before gluing.

• Alignment of the camera axis

Restoring the exact alignment is

possible at any time.

• Cylinder brake (depending on cylinder type)

• Precision cylinder holder

Tool-free adjustment to different

widths and diameters.

• Quick-change device for the cylinder holders

Adapter for cylinders from all manufacturers.

• 3x set of tape roll adapters

Tool-free adjustable for different widths

and diameters.

• 1x quality knife

Klischeemontagegerät PlateExakt 600,  2008

Betriebsspannung:   100-240V, 50-60Hz

Pneumatik: 4-6Bar

Länge: 1200mm

Breite 770mm

Höhe: 1760mm

Gewicht:   230kg

Zylinder und Klischeeabmessungen

Durchmesser max. 230mm/9“

Umfang max. /Drucklänge 722mm/28,5“

Durchmesser min. 60mm (45mm mit Einschränkungen)

Umfang min./Drucklänge 190mm/7,5”

Zylinderbreite max. 620mm/24”

Druckbreite max. 610mm/24”

Druckbreite min. 90mm/3,5”

Zylindergewicht max. 30kg

Taperollendurchmesser max. 220mm

Taperollenbreite 610mm

20“ LED Monitor

• Zwei hochauflösende Kameras

(50x optische Vergrößerung) – linear verschiebbar auf

einer Präzisionsführung. Synchronisiert über die Mitte

und einzeln einstellbar mittels Handrad für unterschied-

liche Druckbreiten.

• LED Beleuchtung

Perfekte Ausleuchtung des Klischees unter allen Bedingungen.

• Grundgestell aus Stahl

Solide Basis für höchste Präzision und Langlebigkeit.

• Vakuumtisch

Fixieren des Klischees, wenn es in Position ist, um ein

Verrutschen vor dem Aufkleben zu vermeiden.

• Ausrichtung der Kameraachse

Wiederherstellung der exakten Ausrichtung ist

hiermit jederzeit möglich.

• Zylinderbremse (abhängig vom Zylindertyp)

• Präzisions-Zylinderaufnahme

Werkzeuglose Anpassung an unterschiedliche

Breiten und Durchmesser.

• Schnellwechseleinrichtung der Zylinderaufnahmen

Adapter für Zylinder aller Hersteller.

• 3x Set Taperollenadapter

Werkzeuglos einstellbar für verschiedene Breiten

und Durchmesser.

• 1x Qualitätsmesser
